PCB电路板的成本报价及其布线设计规则?
作者:电路板生产厂家 时间:2018-12-13 来源:www.xnjpcb.com

  PCB线路板到底是什么呢?PCB线路板有什么用处?这些都是刚客户们会想要了解的问题.下面小编就给大家讲解下PCB线路板是什么.


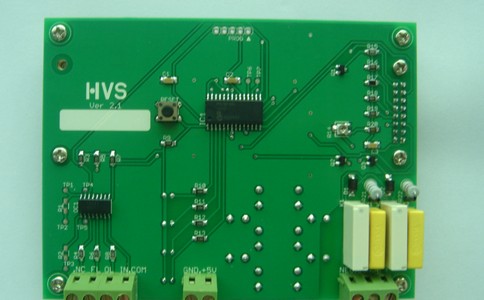

  PCB板即PrintedCircuitBoard的简写,中文名称为印制电路板,又称印刷电路板、印刷线路板,是重要的电子部件,是电子元器件的支撑体,是电子元器件电气连接的提供者.由于它是采用电子印刷术制作的,故被称为"印刷"电路板.



  印制电路板的发明者是奥地利人保罗·爱斯勒(PaulEisler),他于1936年在一个收音机装置内采用了印刷电路板.1943年,美国人将该技术大量使用于军用收音机内.1948年,美国正式认可这个发明用于商业用途.自20世纪50年代中期起,印刷电路版技术才开始被广泛采用.


  在印制电路板出现之前,电子元器件之间的互连都是依靠电线直接连接实现的.而现在,电路面板只是作为有效的实验工具而存在;印刷电路板在电子工业中已经占据了绝对统治的地位.


  PCB线路板根据电路层数分类:分为单面板、双面板和多层板.常见的多层板一般为4层板或6层板,复杂的多层板可达十几层.具体可查看"pcb线路板基础知识"文中所述.


  根据软硬进行分类:分为普通电路板和柔性电路板.


  PCB的原材料:覆铜箔层压板是制作印制电路板的基板材料.它用作支撑各种元器件,并能实现它们之间的电气连接或电绝缘.


  PCB就是印刷电路板(Printed circuit board,PCB板),简单的说就是置有集成电路和其他电子组件的薄板.



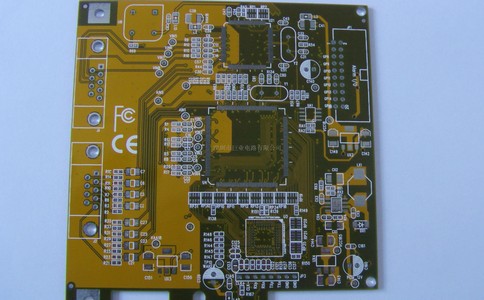

  PCB电路板成本计算及报价


  第一、pcb电路板所选用的材料不同造成价格的多样性


  就谈谈双面板,板料一般有FR-4,CEM-3等,板厚从0.6mm到3.0mm不等,铜厚从?Oz到3 Oz不同,这些板料就造成了巨大的成本差距,在阻焊油墨方面,一般普通热固油和感光绿油也存在着一定的价格差,所以材料的不同造成了价格的多样性.关于"pcb板的成本应如何计算? "这一文中已经详细讲解到,大家感兴趣可以查阅.


  第二、PCB所采用生产工艺的不同造成价格的多样性


  不一样的生产工艺会造成不同的成本.比如镀金板与喷锡板,制作外形的锣(铣)板与啤(冲)板,采用丝印线路与干膜线路等都会形成不同的成本,导致价格的多样性.


  第三、PCB本身难度不同造成的价格多样性


  即使材料相同,工艺相同,但PCB本身难度不同也会造成不同的成本.如两种线路板上都有1000个孔,一块板孔径都大于0.6mm与另一块板孔径均小于0.6mm就会形成不同的钻孔成本;如两种线路板其他相同,但线宽线距不同,一种均大于0.2mm,一种均小于0.2mm,也会造成不同的生产成本,因为难度大的板报废率较高,必然成本加大,进而造成价格的多样性


  第四、客户要求不同也会造成价格的不同


  客户要求的高低会直接影响板厂的成品率,如一种板按IPC-A-600E,class1要求有98%合格率,但按class3要求可能只有90%的合格率,因而造成板厂不同的成本,最后导致产品价格的多变.


  第五、PCB厂家不同造成的价格多样性


  即使同一种产品,但因为不同厂家工艺装备、技术水平不同,也会形成不同的成本,时下很多厂家喜欢生产镀金板,因为工艺简单,成本低廉,但也有一部分厂家生产镀金板,报废即上升,造成成本提高,所以他们宁愿生产喷锡板,因而他们的喷锡板报价反而比镀金板低.


  第六、付款方式不同造成的价格差异


  目前联兴华PCB板厂一般都会按付款方式的不同调整PCB价格,幅度为5%-10%不等,因而也造成了价格的差异性.


  第七、区域不同造成价格的多样性


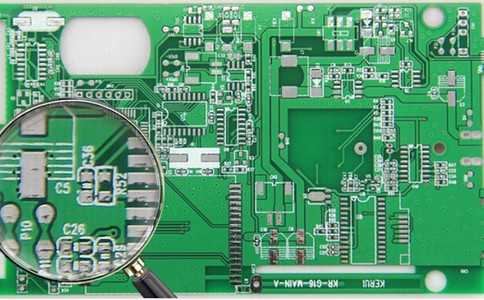

  目前国内从地理位置上来讲,从南到北,价格呈递增之势,不同区域价格有一定差异,因而区域不同也造成了价格的多样性图片怎样计算PCB报价!


  1、板材费用(不同的板材费用是不同的)


  2、钻孔费用(孔的数量和孔径大小影响钻孔费用)


  3、制程费用(板子的不同工艺要求导致制程难度不同,以至价格也会有所不同)


  4、人工水电加管理费用(此费用就要看各个工厂的成本控制了,相对来说台资厂就低的多国)


  基本构成就这些,至于原材料的价格嘛,现在基本趋于稳定了,涨价的可能性不大了.



  就板材而言:影响价格主要有以以下几点:


  1、板材材质:FR-4,我们常见的双面与多层的板材,他的价格也与板厚和板中间铜铂厚度有关,而FR-I,CEM-1这些就是我们常见单而板的材质了,而这材质的价格也比上面双面、多层板的相差很大.


  2、是板材厚度,它的厚度我们常见的也就是:0.4,0.6,0.8,1.0,1.2,1.5,1.6,2.0,而我们常规板的厚度价格相差也不是很大.


  3、是铜铂厚度会影响价格,铜铂厚度一般分为:18um(2/1oz),35um(1oz),55um(1.5oz),70um(2oz)等.


  4、原材料的供应商,大家常见与常用到的就有:生益/建涛/国际等等.


  制程费用:


  1、要看PCB上面的线路,如线密线细(在4/4mm)以下的话,价格会另算


  2、还有就是板面有BGA,那样费用也会相对上升,有的地方是BGA另算多少钱一个


  3、要看是什么表面处理工艺,我们常见的有:喷铅锡(热风整平)、OSP(环保板)、喷纯锡、化锡、化银、化金等等,当然表面工艺不同,价格也会不同.


  4、还要看工艺标准;我们常用的是:IPC2级,但有客户要求会更高,(比如日资)我们常见的有:IPC2、IPC3、企标、军标等等,当然标准越高,价格也会越高.


  PCB业内卖出的每一块PCB都是客户定制的,因此,PCB板的报价需要先进行成本核算,同时还需要参考PCB计算机自动拼版计算,在标准尺寸的覆铜板上排版的材料利用率做出综合报价.


  PCB业的成本计算是所有产业中最为特别、最为复杂的,从开料、压板、成形,一直到FQC、包装、完工入库,需要依据每一个工序投入的材料费用、人工费用、制造费用等进行分步核算,再依据订单产品编号分批累计成本.并且不同类型的产品,其工序的标准费率都会有所区别.对于一些产品如盲埋孔板、沉金板、压铜座板,因其工艺或所有材料的特殊性,要求必须对此采用一些特殊的计算方法.同理,钻孔工序所用钻嘴大小也会影响到产品的成本,这些都直接影响到WIP成本、报废成本的计算与评估.



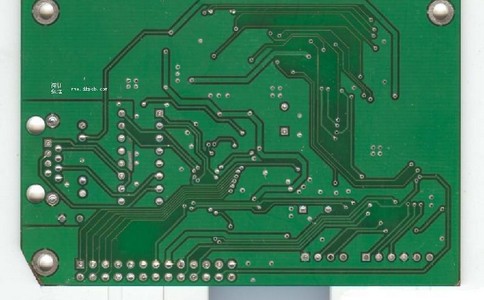

  PCB板设计布线规则检查


  (1)线与线,线与元件焊盘,线与贯通孔,元件焊盘与贯通孔,贯通孔与贯通孔之间的距离是否合理,是否满足生产要求.


  (2)电源线和地线的宽度是否合适,电源与地线之间是否紧耦合(低的波阻抗),在PCB板中是否还有能让地线加宽的地方.


  (3)对于关键的信号线是否采取了最佳措施,如长度最短,加保护线,输入线及输出线被明显地分开.


  (4)模拟电路和数字电路部分,是否有各自独立的地线.


  (5)后加在PCB板中的图形(如图标、注标)是否会造成信号短路.对一些不理想的线形进行修改.


  (6)在PCB板上是否加有工艺线,阻焊是否符合生产工艺的要求,阻焊尺寸是否合适,字符标志是否压在器件焊盘上,以免影响电装质量.


  (7)多层PCB板中的电源地层的外框边缘是否缩小,如电源地层的铜箔露出板外容易造成短路.
