铝基板

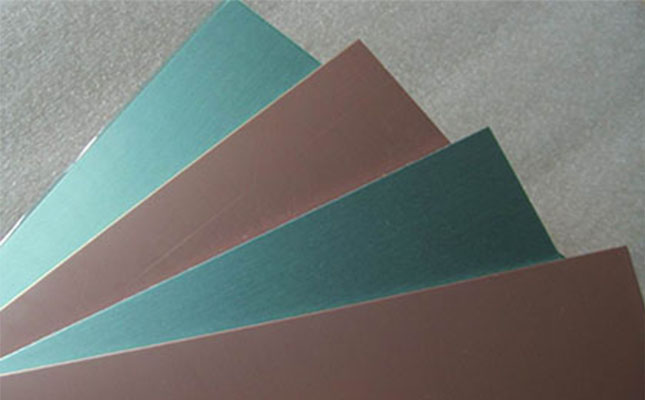

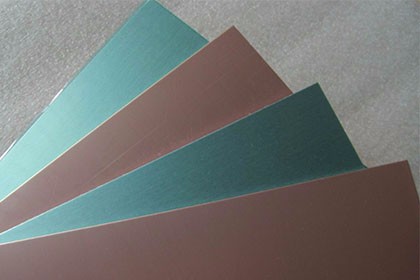

铝基板是一种具有良好散热功能的金属基覆铜板,一般单面板由三层结构所组成,分别是电路层(铜箔)、绝缘层和金属基层。用于高端使用的也有设计为双面板,结构为电路层、绝缘层、铝基、绝缘层、电路层。极少数应用为多层板,可以由普通的多层板与绝缘层、铝基贴合而成。 线路经过软件布置后,将路径、孔洞以印刷、蚀刻、机械加工等的方法处理便可以供用户组装电子零件以供测试。提供精密PCB电路板制造服务,采用先进制造设备并持续开发多层PCB电路板制造技术,制造出高质量单面、双面及多层PCB。 此外,我们灵活生产线及制造能力能够为顾客提供大量及少量的制造服务,同时达成价格与交货时间目标。


丰富的线路板生产经验,使得我们在厂家竞争中能够赢得声誉。公司在多层板、碳墨板、柔性线路板、HDI、软硬结合、盲埋孔、阻抗等各种要求高的工艺中积累了充足的管理经验。电路板生产车间每周进行保养,新进员工均有系统培训,管理层均是行业内的精英,使得我们在制造方面具有较强的能力。但我们认为,线路板厂家比拼的并不是技术难度,而是把简单的事情做到极致,用稳定的品质和交期回报客户的信任。


     材料型号

     国产铝材 进口铝材

 A1100、A5052(硬度比较适中的)、A6061、A6063   A1060(比较软的)


导热系数

1.0-2.0

表面处理

OSP、喷锡、沉锡、化学银、化学金

层数

单面铝基板、双面铝基板

成品最大尺寸

 1190mm*490mm

成品最小尺寸

 5mm*5mm


铝基板生产质量控制

1、品管部组织不合格或不符合责任部门或不良发现部门等对于不合事实组织进行评审,并成立问题解决小组。

2、对于潜在不良或不符合项等通过运用试验、模拟、数据分析、QC手法等工具分析并进行适当的防错设计和质量控制,提出预防措施计划。

3、对于已经发生的不良或不符合项等,问题解决小组重新评审和核定修正相关技术,质量标准或提高工艺或设计水平等,确认质量体系相关所有产品或过程是否有类似的问题并进行全面预防及提出解决措施。


铝基板生产周期

对于小批量铝基板的生产,一般只需要24小时,快速打样让客户第一时间看到样品,缩短产品设计到生产的时间。对于不同批量的PCB制造生产,制作周期不同。在标准PCB生产条件下,生产周期的长短由批量大小决定。

批量

生产周期

1000-5000

7天

5000-20000

10天

20000以上

15天


铝基板价格

一般来说,铝基板知道初期会进行PCB打样,这时需要收取一定工程费,但是对于客户首单打样,我们优惠50%。批量生产则根据工艺难度大小来决定其价格,按照梯级批量大小计算总价格。
