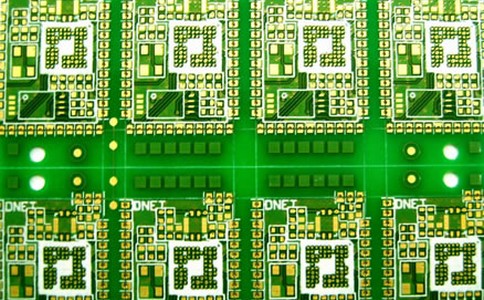

SMT贴片的功能与检测设备

SMT贴片加工的工艺流程复杂繁琐,每个环节都有可能会出现问题,为确保产品质量合格,就需要用到各类检测设备进行故障缺陷检测,及时解决问题.那么在SMT贴片加工中常见的检测设备都有哪些?其功能作用是什么?下面科技技术员就为大家整理介绍

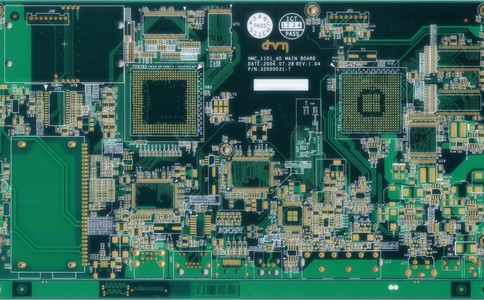

【线路板】电路板废气的特点及如何进行处理

 电路板废气对环境和人体健康的严重危害,已引起了世界各国的高度重视.电路板废气处理也成为当前国际环境的热点之一.由于电路板生产工艺复杂,使用原辅材料繁多,排放的废气种类有所差别,但总体看,产生废气的浓度较低

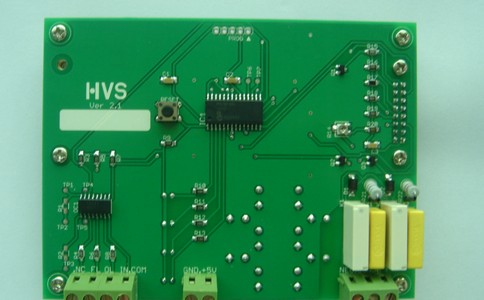

导致SMT贴片焊接有孔隙的原因和解决

SMT贴片加工工艺流程是比较复杂的,我们在操作的过程中难免会出现一些小问题.有的问题对整体的加工不会产生影响,而有的问题可能会直接导致SMT贴片的质量问题.比如SMT贴片的焊接出现孔隙的话,就会对它的焊接接头的机械性能产生破坏.

SMT贴片加工的点胶工艺的几个注意事项

SMT贴片加工生产中有一些工艺是能够忽略的,但还有一些必须做到万无一失.SMT贴片加工的点胶工艺就不能出现一点差错,所以我们在操作的时候有很多问题需要格外的注意,SMT贴片加工的点胶工艺中点胶量的大小就非常重要.

SMT贴片加工的点胶工艺的几个注意事项
作者:电路板生产厂家 时间:2018-06-29 来源:www.xnjpcb.com

  SMT贴片加工生产中有一些工艺是能够忽略的,但还有一些必须做到万无一失.SMT贴片加工的点胶工艺就不能出现一点差错,所以我们在操作的时候有很多问题需要格外的注意,SMT贴片加工的点胶工艺中点胶量的大小就非常重要.



  1.点胶量的大小


  焊盘间距应为胶点直径的两倍,SMT贴片后胶点直径应为胶点直径的1.5倍.即避免过多胶水浸染焊盘又保证有充足的胶水来粘结元件.点胶量的多少是由螺旋泵的旋转时长决定的,实际生产应根据具体的生产情况选择泵的旋转时间.


  2.点胶压力(背压)


  目前使用的点胶机均采用螺旋泵给点胶针头胶管提供一个压力,将胶水挤出.背压过大容易造成胶量过多;背压过小就会出现点胶不足的现象及漏点,从而造成缺陷.应根据使用胶水的参数及工作环境温度来调整压力值.加工环境温度过高会使胶水流动性增加、粘度降低,此时可以将背压降低,使胶水充分涂抹.反之亦然.



  3.针头大小


  在smt加工过程中,针头的内径应为胶点直径的一半,加工过程中,选取点胶针头应考虑PCB上焊盘的大小:如0805和1206的焊盘大小相差不大,可以选取同一种针头,但是对于焊盘相差悬殊的就要选取不同针头,这样既可以提高生产效率,又可以保证胶点质量.


  4.针头与PCB板间的距离


  不同的点胶机采用不同的针头,有些针头有一定的止动度.每次工作开始应Z轴高度校准,即针头与PCB板间的距离.


  5.胶水温度


  一般环氧树脂胶水应保存在0--50℃的环境中,使用时应提前半小时拿出,使胶水恢复工作温度.胶水的使用温度一般为230℃--250℃;环境温度对胶水的粘度影响很大,温度过低则会胶点变小,出现拉丝现象.因而对于环境温度应加以控制.同时湿度也应该保持在稳定的范围,湿度小胶点易变干,影响粘结力.


  6.胶水的粘度


  胶的粘度直接影响点胶的质量.粘度大,则胶点会变小,甚至拉丝;粘度小,胶点会变大,进而可能渗染焊盘.点胶过程中,应对不同粘度的胶水,选取不同的背压和点胶速度.



  7.固化温度曲线


  对于胶水的固化,一般电子加工厂已给出温度曲线.在实际应尽可能采用较高温度来固化,使胶水固化后有足够的强度.


  8.气泡


  胶水一定不能有气泡.一个小气泡会造成很多焊盘没有胶水;每次中途更换胶管时应排空连接处的空气,防止出现空打现象.
