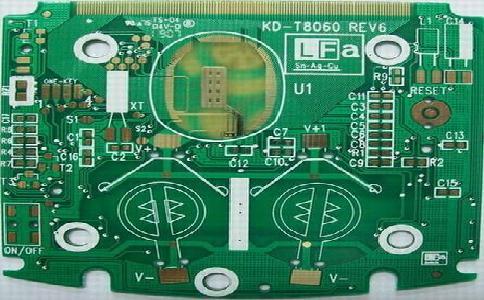

了解电路板的印前需要做些什么
作者:电路板生产厂家 时间:2018-03-02 来源:www.xnjpcb.com

    电路板的准备工作是:电路设计、接线、照相板。电路设计。电路设计人员不仅要了解电路的一般原理,还要熟悉基板材料、印制电路板的技术和生产的基本知识。




    电路设计,根据范围和要求,另一方面,选择合适的衬底材料,确定电路板的尺寸和厚度的结构,和孔位的电路图,孔的位置电路插头;另一方面,根据电阻、电流、电压的电路图,和以及导体电容、分布合理、配置各种电子元件之间的关系,使电线相互连接。


    布线。接线是包装设备的布局和接线的最后阶段。布线的原则要求包括布线要求,布线区域和其他图形。布线工作可分为人工布线和计算机布线。相对简单的印刷电路的一侧可以使用手工布线。但对于中大型集成电路,由于器件和布线密度的增加,很难满足手工布线的要求,容易出错,适合计算机布线。


    感光板。画一个摄影基地。根据接线图的布局,在照相图上画出电路图。一个不影响照片的淡蓝色坐标网格印在摄影基底上。拉拔时,先修好焊丝、轮廓线,再连接导线。制作双面电路板时,首先要做好,然后做另一面,这样两边应均匀对齐。当铅笔草图被检查时,它可以被绘制或映射。


    手绘图。用铅笔画草稿后,用绘图工具画出墨水线,然后填充墨水。这种方法耗时长、周期长、脏、墨光,线条画边不连贯,现在很少使用。地图。在草稿上用铅笔,先用墨水来形容焊接盘,再把电路插头,再用指定宽度的黑色不干胶纸连接到每一根焊丝上。该方法省时、能提高绘图的对比度、绘图整齐、线条清晰、整洁,是目前应用最广泛的主要方法。


    为了提高照相背景的精度,建议采用倍放大倍率的绘图或测绘,在照相还原后,制成质量较好的感光底片。感光板。拍一张照片以反映原稿,用四开的照相机照相。这种操作方法与平版印刷和平版印刷基本相同。照相的过程是:照相座--调整光圈弯曲率和焦点--照相胶卷,打开门,打开灯,关上灯,取出胶卷,冲洗胶卷,固定阴影。
