PCB板的制作方法以及材质介绍

作者:深圳市鑫诺捷电子有限公司 时间:2019-04-25 来源:鑫诺捷电子

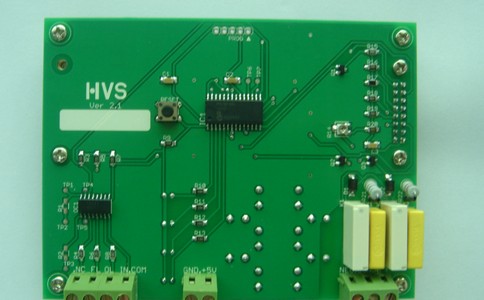

PCB板大家生活中接触的多吗?印制电路板(PCB线路板),又称印刷电路板,是电子元器件电气连接的提供者。本篇文章将详细地介绍PCB板的制作方法以及它具体由哪些材质组成,跟随小编一起来了解一下吧!以下关于“PCB板的制作方法以及材质介绍”的介绍。



【PCB板的制作原理】


1、打印电路板。将绘制好的电路板用转印纸打印出来,注意滑的一面面向自己,一般打印两张电路板,即一张纸上打印两张电路板。在其中选择打印效果的制作线路板。


2、裁剪覆铜板,用感光板制作电路板全程图解。覆铜板,也就是两面都覆有铜膜的线路板,将覆铜板裁成电路板的大小,不要过大,以节约材料。


3、预处理覆铜板。用细砂纸把覆铜板表面的氧化层打磨掉,以保证在转印电路板时,热转印纸上的碳粉能牢固的印在覆铜板上,打磨好的标准是板面光亮,没有明显污渍。


4、转印电路板。将打印好的电路板裁剪成合适大小,把印有电路板的一面贴在覆铜板上,对齐好后把覆铜板放入热转印机,放入时一定要保证转印纸没有错位。一般来说经过2-3次转印,电路板就能很牢固的转印在覆铜板上。热转印机事先就已经预热,温度设定在160-200摄氏度,由于温度很高,操作时注意安全!


5、腐蚀线路板,回流焊机。先检查一下电路板是否转印完整,若有少数没有转印好的地方可以用黑色油性笔修补。然后就可以腐蚀了,等线路板上暴露的铜膜完全被腐蚀掉时,将线路板从腐蚀液中取出清洗干净,这样一块线路板就腐蚀好了。



腐蚀液的成分为浓盐酸、浓双氧水、水,比例为1:2:3,在配制腐蚀液时,先放水,再加浓盐酸、浓双氧水,若操作时浓盐酸、浓双氧水或腐蚀液不小心溅到皮肤或衣物上要及时用清洗,由于要使用强腐蚀性溶液,操作时一定注意安全!


6、线路板钻孔。线路板上是要插入电子元件的,所以就要对线路板钻孔了。依据电子元件管脚的粗细选择不同的钻针,在使用钻机钻孔时,线路板一定要按稳,钻机速度不能开的过慢,请仔细看操作人员操作。


7、线路板预处理。钻孔完后,用细砂纸把覆在线路板上的墨粉打磨掉,用把线路板清洗干净。水干后,用松香水涂在有线路的一面,为加快松香凝固,我们用热风机加热线路板,只需2-3分钟松香就能凝固。


8、焊接电子元件。焊接完板上的电子元件,通电。电子有限公司(于生13356471516)是一家集开发、生产、营销一体化的电子设备生产厂家,专业生产分板机,PCB分板机,铝基板分板机,曲线分板机,多刀分板机,灯条分板机,V-CUT分板机,走刀式分板机,LED分板机,铡刀式分板机。

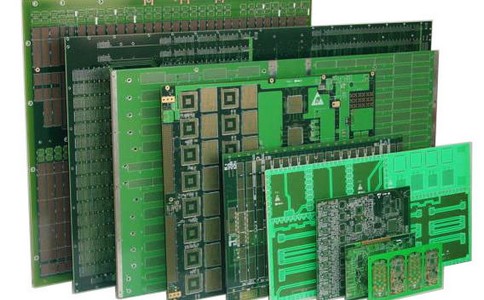

【PCB板的材质怎么样】


1、PCB分板机切板过程中PCB不动,圆刀滑移,确保基板电子元件不因移动而损坏。


2、圆刀滑移速度可调节。3、回应V槽深浅及损耗,上圆刀与下之间的距离可准确调整。


4、可解决零件跨越V槽来实现分板。


5、将切板时所产生的内应力降至而避免锡裂。

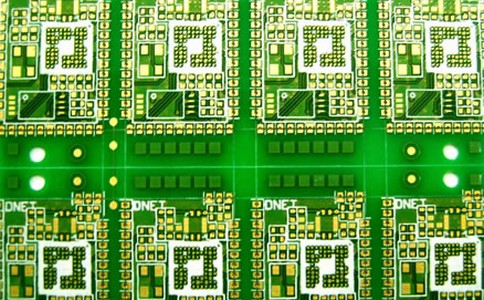

6、分切速度透过旋钮控制,分板行程可自由设定并有LCD显示。PCB分板机板材知识及标准目前我国大量使用的敷铜板有以下几种类型,其特性如下:敷铜板种类,敷铜板知识,覆铜箔板的分类方法有多种。随着电子技术的发展和不断进步,对印制板基板材料不断提出新要求,从而促进覆铜箔板标准的不断发展。


目前,基板材料的主要标准如下:①标准:我国有关基板材料的标准有GB/T4721—47221992及GB4723—4725—1992,中国地区的覆铜箔板标准为CNS标准,是以日本JIs标准为蓝本制定的,于1983年发布。


②国际标准:日本的JIS标准,美国的ASTM、NEMA、MIL、IPc、ANSI、UL标准,英国的Bs标准,德国的DIN、VDE标准,法国的NFC、UTE标准,加拿大的CSA标准,的AS标准,前苏联的FOCT标准,国际的IEC标准等。


以上关于“PCB板的制作原理”和“PCB板的材质怎么样”的介绍,希望能让您了解“PCB板的制作方法以及材质介绍”带来帮助。
