PCB板产生白色残留物的原因和处理方法及其特性讲解

作者:深圳市鑫诺捷电子有限公司 时间:2019-04-16 来源:鑫诺捷电子

随着电子科技快速的发展,PCB板渐渐被人们熟知,它是电子产品中电路元件和器件的支撑件,它是提供电路元件和器件之间的电气连接,那么有关PCB板还有哪些我们不知道的知识呢?下面就和小编一起了解一下吧。以下关于“PCB板产生白色残留物的原因和处理方法及其特性讲解”的介绍。




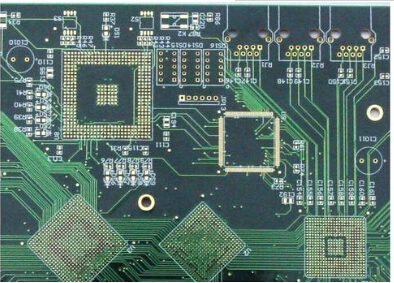

【PCB板出现白色残留物的原因】


PCB线路板制作过程中,焊接是不可缺少的重要工序,在线路板焊接完之后,有时发现线路板上有白色的残留物,影响线路板美观度,并有可能对线路板使用性能产生影响。因此需要了解这些白色残留物产生的原因,并进行处理。


PCB线路板焊接后出现白色的残留物的原因及处理方法:


1、白色的残留物的出现一般是由助焊剂使用不当引起的,松香类助焊剂常在清洁时发生白斑景象。有时改用别的类型助焊剂就不会有这个现象产生。


2、线路板制作时如有残余物质在上面,在贮存较长时刻下,就会发生白斑,可使用较强的溶剂进行清洁。


3、线路板不正确的处理亦会形成白斑,常常是某一批线路板会发生问题,但别的不会,对于这个现象用较强的溶剂清洁即可。


4、助焊剂与氧化维护曾不相容,只需改用另一种助焊剂就可以改进问题。


5、因制造过程中的溶剂使PCB板原料退化,也会有白色残留物的出现,所以贮存时刻越短越好,在镀镍过程中的溶液常会形成这个问题,需要特别注意。


6、助焊剂使用过久老化,暴露在空气中吸收水份而形成白斑,使用新鲜的助焊剂时,焊锡往后时刻逗留太久才清洁。


PCB板焊接后如果出现白色的残留物,需要认真对待,分析产生的原因,并针对性进行解决。这样才能确保PCB线路板有良好的性能及干净的外观。



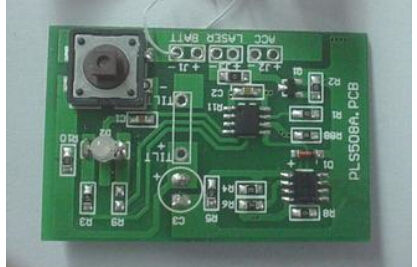

【PCB板的两大特点】


手机产品PCB已经占到PCB市场近三分之一,手机PCB一直引领PCB制造技术的发展,像HDI板、超薄板、埋置元件等都是围绕手机板而开发的。


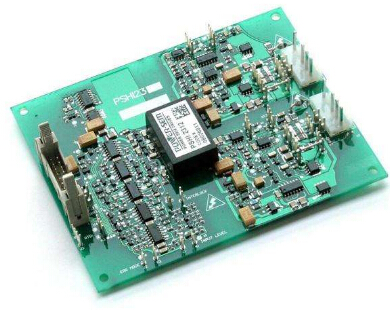

1,工艺特点


随着人们对手机产品更大屏幕、更长待机时间、更薄、更多功能的追求,留给手机PCBA的安装空间越来越少。例如,智能手机所具有的超薄、度互联基板,、微组装技术,已经成为手机PCBA的两个显著特征。


具体表现在以下几点:


(1)基板越来越薄,从1.00mm-0.80mm,再到目前广泛采用的0.65mm,目前还在不断追求更薄的基板。


(2)互联密度越来越高,导线宽度与间距已经向2.5mil方向发展,在越来越薄的要求下层数也要求增加,目前8-10层已经成为智能机的主流。


(3)使用的元件焊盘尺寸与间距越来越小,像苹果机元件大量使用01005封装,CSP的封装间距正由0.4mm向0.35mm发展。


(4)01005,0.45mmCSP,POP,0.4-0.5mmQFN已经成为主要封装。



2.生产特点


批量大。对可生产性设计要求高,不允许有影响生产的设计缺陷存在。


以上关于“PCB板出现白色残留物的原因”和“PCB板的两大特点”的介绍,希望能让您了解“PCB板产生白色残留物的原因和处理方法及其特性讲解”带来帮助。
