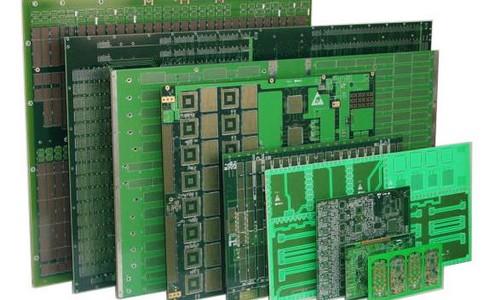

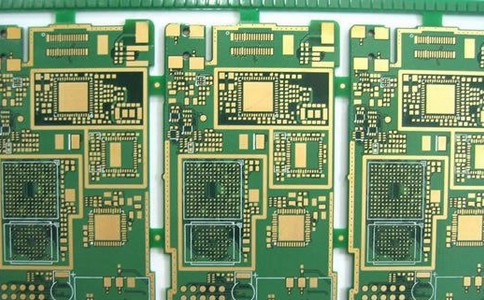

印刷电路板(Printedcircuitboard)几乎会出现在每一种电子设备当中.如果在某样设备中有电子零件,那么它们也都是镶在大小各异的PCB板上.除了固定各种小零件外,PCB的主要功能是提供上头各项零件的相互电气连接.随着电子设备越来越复杂,需要的零件越来越多,PCB板上的线路与零件也越来越密集.板上没有零件的被称为"裸板",也常被称为"印刷线路板PrintedWiringBoard(PWB)".
PCB板本身的基板是由绝缘隔热、并不易弯曲的材质所制作成.在PCB板表面看到的细小线路材料是铜箔,原本铜箔是覆盖在整个板子上的,只是在制造过程中部份被蚀刻处理掉了,留下来的部份就变成网状的细小线路了.这些线路被称作导线(conductorpattern)或称布线,并用来提供PCB板载零件的电路连接.
为了将零件固定在PCB板上,我们将它们的接脚直接焊在PCB板上.在最基本的PCB(单面板)上,零件都集中在其中一面,导线则都集中在另一面.这么一来我们就需要在板子上打洞,这样接脚才能穿过板子到另一面,所以零件的接脚是焊在另一面上的.因为如此,PCB的正反面分别被称为零件面(ComponentSide)与焊接面(SolderSide).
如果PCB板上有某些零件,需要在制作完成后可以自由装拆,那么该零件安装时会用到插座(Socket).由于插座是直接焊在PCB板上的,零件可以任意的拆装.比如:ZIF(ZeroInsertionForce,零拨插力式)插座,它可以让零件(这里指的是CPU)可以轻松插进插座,也可以拆下来.插座旁的固定杆,可以在您插进零件后将其固定.

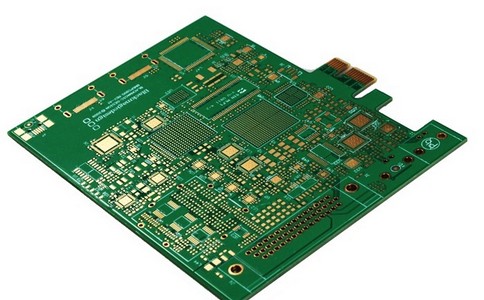

如果要将两块PCB板相互连结,一般我们都会用到俗称「金手指」的边接头(edgeconnector).金手指上包含了许多裸露的铜垫,这些铜垫事实上也是PCB布线的一部份.通常连接时,我们将其中一片PCB上的金手指插进另一片PCB抄板上合适的插槽上(一般叫做扩充槽Slot).在计算机中,像是显示卡,声卡或是其它类似的界面卡,都是借着金手指来与主机板连接的.PCB板上的绿色或是棕色,是阻焊漆(soldermask)的颜色.这层是绝缘的防护层,可以保护铜线,也可以防止零件被焊到不正确的地方.在阻焊层上另外会印刷上一层丝网印刷面(silkscreen).通常在这上面会印上文字与符号(大多是白色的),以标示出各零件在板子上的位置.丝网印刷面也被称作图标面(legend).
PCB板价格影响因素
1、PCB板所用材料不同造成价格的多样性
普通双面板为例,板料一般有FR4(生益、建滔、国纪,三种价钱由上而下),板厚从0.2mm到3.0mm不等,铜厚从0.5oz到3oz不同,所有这些在板料一项上就造成了巨大的价格差异;在阻焊油墨方面,普通热固油和感光绿油也存在着一定的价格差.
2、表面处理工艺不同造成价格的多样性
常见的有:OSP(抗氧化)、有铅喷锡、无铅喷锡(环保)、镀金、沉金还有一些组合工艺等等,以上工艺价格越往后越贵.
3、PCB板本身难度不同造成的价格多样性
两种线路板上都有1000个孔,一块板孔径大于0.2mm与另一块板孔径小于0.2mm就会形成不同的钻孔成本;如两种线路板其他相同,但线宽线距不同,一种均大于4mil,一种均小于4mil,也会造成不同的生产成本;其次还有一些不走普通板工艺流程的设计也是加收钱的,比如半孔、埋盲孔、盘中孔、按键板印碳油.
4、铜箔厚度不同造成价格多样性
常见铜铂厚有:18um(1/2OZ),35um(1OZ),70um(2OZ),105um(3OZ),140um(4OZ)等,以上铜箔厚度越往后越贵.
5、客户的品质验收标准
常用的是:IPC2、IPC3、企标、军标等等,标准越高,价格也会越高.
6、模具费与测试架
(1)模具费用,样板跟小批量的话一般板厂是采用的钻铣外形,就不会另外加收铣边费,在做大批量时就要求开模具冲板,这样就有一套模具费用,板厂一般报价在1000人民币往上.
(2)测试费:样板一般采用飞针测试,板厂一般收取测试费100-400元不等;批量就要开测试架来测,测试架一般板厂的报价在1000-1500元之间.
7、付款方式不同造成的价格差异
到账时间越短的付账方式,如现金付款,价格会比较低.
8、订单量/交期
(1)数量越少,价钱相对就越贵,因为就算是做1PCS,板厂也得做工程资料,出菲林,哪个工序都少不了
(2)交期:交付给PCB工厂的数据要齐全(GERBER资料,板的层数,板材,板厚,表面处理做什么,油墨颜色,字符颜色以及一些特殊要求要写清楚)
×
