电路板板面不良的12种原因以及电路板维修顺序
作者:电路板生产厂家 时间:2019-01-10 来源:www.xnjpcb.com

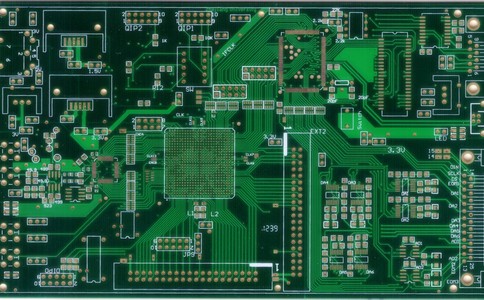

  电路板镀层之间的结合力不良或过低,在后续生产加工过程和组装过程中难于抵抗生产加工过程中产生的镀层应力,机械应力和热应力等等,最终造成镀层间不同程度分离现象.现就可能在生产加工过程中造成板面质量不良的一些因素归纳总结如下:



  1.基材工艺处理的问题:


  特别是对一些较薄的基板(一般0.8mm以下)来说,因为基板刚性较差,不宜用刷板机刷板.


  这样可能会无法有效除去基板生产加工过程中为防止板面铜箔氧化而特殊处理的保护层,虽然该层较薄,刷板较易除去,但是采用化学处理就存在较大困难,所以在生产加工重要注意控制,以免造成板面基材铜箔和化学铜之间的结合力不良造成的板面起泡问题;这种问题在薄的内层进行黑化时,也会存在黑化棕化不良,颜色不均,局部黑棕化不上等问题.


  2.板面在机加工(钻孔,层压,铣边等)过程造成的油污或其他液体沾染灰尘污染表面处理不良的现象.


  3.沉铜刷板不良:


  沉铜前磨板压力过大,造成孔口变形刷出孔口铜箔圆角甚至孔口漏基材,这样在沉铜电镀喷锡焊接等过程中就会造成孔口起泡现象;即使刷板没有造成漏基材,但是过重的刷板会加大孔口铜的粗糙度,因而在微蚀粗化过程中该处铜箔极易产生粗化过度现象,也会存在着一定的质量隐患;因此要注意加强刷板工艺的控制,可以通过磨痕试验和水膜试验将刷板工艺参数调政至最佳;


  4.水洗问题:


  因为沉铜电镀处理要经过大量的化学药水处理,各类酸碱无极有机等药品溶剂较多,板面水洗不净,特别是沉铜调整除油剂,不仅会造成交叉污染,同时也会造成板面局部处理不良或处理效果不佳,不均匀的缺陷,造成一些结合力方面的问题;因此要注意加强对水洗的控制,主要包括对清洗水水流量,水质,水洗时间,和板件滴水时间等方面的控制;特别冬天气温较低,水洗效果会大大降低,更要注意将强对水洗的控制;


  5.沉铜前处理中和图形电镀前处理中的微蚀:


  微蚀过度会造成孔口漏基材,造成孔口周围起泡现象;微蚀不足也会造成结合力不足,引发起泡现象;因此要加强对微蚀的控制;一般沉铜前处理的微蚀深度在1.5---2微米,图形电镀前处理微蚀在0.3---1微米,有条件最好通过化学分析和简单试验称重法控制微蚀厚度或为蚀速率;一般情况下微蚀後的板面色泽鲜艳,为均匀粉红色,没有反光;如果颜色不均匀,或有反光说明制程前处理存在质量隐患;注意加强检查;另外微蚀槽的铜含量,槽液温度,负载量,微蚀剂含量等都是要注意的项目;


  6.沉铜返工不良:


  一些沉铜或图形转後的返工板在返工过程中因为褪镀不良,返工方法不对或返工过程中微蚀时间控制不当等或其他原因都会造成板面起泡;沉铜板的返工如果在线上发现沉铜不良可以通过水洗後直接从线上除油後酸洗不经委蚀直接返工;最好不要重新除油,微蚀;对于已经板电加厚的板件,应现在微蚀槽褪镀, 注意时间控制,可以先用一两片板大致测算一下褪镀时间,保证褪镀效果;褪镀完毕后应用刷板机后一组软磨刷轻刷然后再按正常生产工艺沉铜,但蚀微蚀时间要减半或作必要调整;



  7.板面在生产过程中发生氧化:


  如沉铜板在空气中发生氧化,不仅可能会造成孔内无铜,板面粗糙,也可能会造成板面起泡;沉铜板在酸液内存放时间过长,板面也会发生氧化,且这种氧化膜很难除去;因此在生产过程中沉铜板要及时加厚处理,不宜存放时间太长,一般最迟在12小时内要加厚镀铜完毕;


  8.沉铜液的活性太强:


  沉铜液新开缸或槽液内三大组份含量偏高特别是铜含量过高,会造成槽液活性过强,化学铜沉积粗糙,氢气,亚铜氧化物等在化学铜层内夹杂过多造成的镀层物性质量下降和结合力不良的缺陷;可以适当采取如下方法均可:降低铜含量,(往槽液内补充纯水)包括三大组分,适当提高络合剂和稳定剂含量,适当降低槽液的温度等;


  9.图形转移过程中显影後水洗不足,显影后放置时间过长或车间灰尘过多等,都会造成板面清洁度不良,纤处理效果稍差,则可能会造成潜在的质量问题;


  10.电镀槽内出现有机污染,特别是油污,对于自动线来讲出现的可能性较大;


  11.镀铜前浸酸槽要注意及时更换,槽液中污染太多,或铜含量过高,不仅会造成板面清洁度问题,也会造成板面粗糙等缺陷;


  12.另外,冬天一些工厂生产中槽液没有加温的情况下,更要特别注意生产过程板件的带电入槽,特别是有空气搅拌的镀槽,如铜镍;对于镍缸冬天最好在镀镍前加一加温水洗槽,(水温在30-40度左右),保证镍层初期沉积的致密良好;



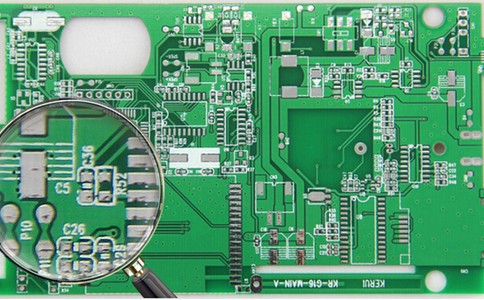

  电路板检修的一般顺序


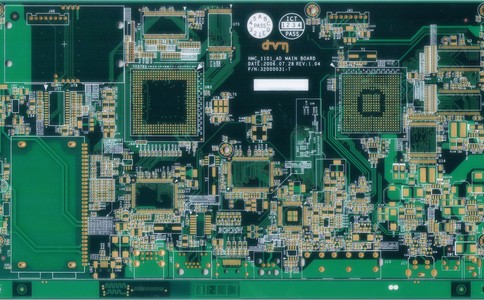

  (1)仔细观察故障电路板的表面有无明显的故障痕迹.如:有无烧焦烧裂的集成IC或其它元件,线路板是否有断线开裂的痕迹.


  (2)了解故障发生的过程,分析故障发生的原因,推断故障器件可能存在的部位.


  (3)了解和分析故障电路板的应用性质,统计所用集成IC的种类.


  (4)根据各类集成IC所处的位置、发生故障的可能性大小排序.


  (5)利用各种检测方法,按照可能性大小的顺序依次检测,逐渐缩小故障的范围.


  (6)确定具体故障器件,更换好的集成IC时,最好先装一个IC器件插座试换.


  (7)装机试验后如果仍然不正常,应再次检测,直到检修出故障电路板上的所有故障.



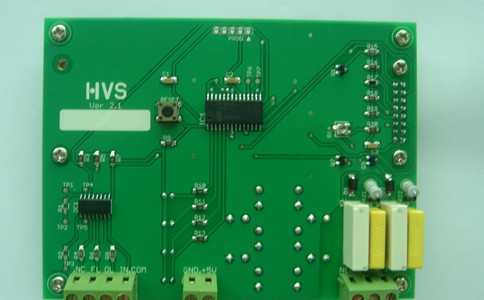

  检修电路板应注意事项


  当拿到待修的故障电路板后,应首先询问用户整个设备的故障现象,询问用户是如何定位到这块电路板上的,例如:用户是否更换同样的好电路板试验过,是否设备自检程序中有明确的该电路板的错误代码等等.这是检修中分析研究的开始.


  紧接着要从以下六个主要方面询问用户:


  (1)了解用户故障电路板损坏的过程.


  (2)了解用户故障电路板在主机上的自检诊断报告.


  (3)了解故障电路板通电后各个指示灯的正常指示状态.


  (4)了解该故障电路板近期内的使用情况.


  (5)了解该故障是老毛病复发,还是新发症状.


  (6)了解该故障有无修理过,如果修理过应讲清楚修理的经过,更换过的器件.
