PCB板的剖制及其挑选方式的简要介绍

作者:深圳市鑫诺捷电子有限公司 时间:2019-04-30 来源:鑫诺捷电子

在现代生活中,我们所使用的电器都是由线路板构成的。如果电路板出现了故障,我们的生活将难以想象。那么,对于PCB板线路板,您有多少了解呢?今天我们就一起聊聊有关PCB板的一些事情。以下关于“PCB板的剖制及其挑选方式的简要介绍”的介绍。



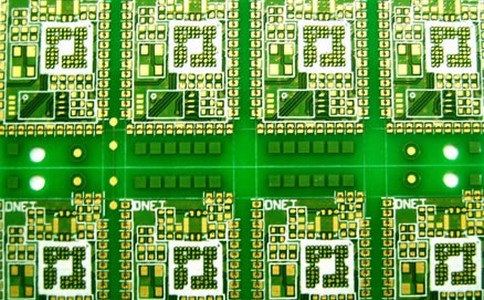

【PCB板剖制是PCB设计中的一项重要的内容】


PCB板剖制是PCB设计中的一项重要的内容。但是由于其中涉及到砂纸磨板(属有害工种)、描线(属简单重复劳动),不少设计人员不愿从事这项工作。甚至许多设计人员认为PCB板剖制不是技术工作,初级设计人员稍加培训即可胜任这项工作。


这种观念有一定的普遍性,但是正如许多工作一样,PCB板的剖制还是存在着一些的。如果设计人员掌握这些可以节省大量的时间,也可以大幅度减少劳动量。下面小编就详细谈谈这方面的知识。


PCB板剖制的概念


PCB板剖制是指根据原有的PCB板实物得到原理图和板图(PCB图)的过程。其目的是进行后期的开发。后期开发包括安装元器件、深层测试、修改电路等。因为不属于PCB板剖制的范畴又与之相关,因此仅做介绍不再详述。



PCB板剖制的流程


1、 拆除原板上的器件。


2、 将原板扫描,得到图形文件。


3、 将表面层磨去,得到中间层。


4、 将中间层扫描,得到图形文件。


5、 重复2-4步,直到所有层都处理完。


6、 利用专用软件将图形文件转换为电气关系文件---PCB图。如果有合适的软件,设计人员只需把图形描一遍即可。


7、 检查核对,完成设计。


PCB板剖制的PCB板剖制尤其是多层PCB板的剖制是件费时费力的工作,其中包含了大量的重复性劳动。设计人员必须有足够的耐心和细心,否则非常容易产生错误。做好剖制PCB板设计的关键在于利用合适的软件代替人工进行重复性工作,即省时又准确。


1、剖制过程中一定要用扫描仪。


许多设计人员习惯直接在PROTEL、PADSOR或CAD等PCB设计系统上画线。这种习惯非常不好。扫描得到的图形文件既是转换成PCB文件的基础,又是后期进行检查的依据。利用扫描仪可以大大降低劳动难度和强度。毫不夸张地说,如果能充分利用扫描仪,即使没有设计经验地人员也可以完成PCB板剖制工作。


2、单方向磨板。


有些设计人员为了追求速度,选择双向磨板(即由前后表面向中间层磨掉板层)。其实这是非常错误的。因为双向磨板非常容易磨穿,致使其它层损坏,结果可想而知。PCB板的外层由于工艺和有铜箔、焊盘等原因硬,中间层软。因此到中间层,问题更为严重,往往无法打磨。另外,各个厂商生产的PCB板材质、硬度、弹性都不一样,很难准确磨去。



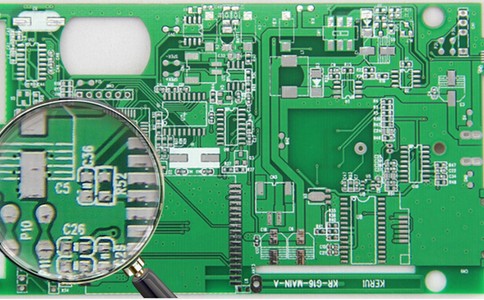

【如何选好合适的PCB板快速打样厂家】


对于PCB打样用户来说,如何选择一家能把自己的设计需求变现的PCB板快速打样厂家,这是一个令人头痛的问题,过多的信息会影响判断力。下面就几个重要的点,和大家分享一下该如何去选择合适的PCB打样工厂。


1、优良的生产工艺


尽量选择工艺多样化的PCB打样厂家,如可以满足沉金工艺、有铅喷锡等,以保障电路板的品质。


2、严格的品质监管体系


PCB电路板不像其它产品,它对于生产精度要求高,若打样厂家拥有严格的监督管理体系,如IQC原料检测管理、OQC出货测试检验、QE检验标准以及QA品质保证,说明产品品质较高值得选择。


3、较高的良品率


拥有高良品率的厂家说明其生产设备先进,具备生产高品质PCB样板的能力。


4、贴心的售后服务


售后服务是检验厂家品质的一个重要因素,尽量选择售后系统完善、售后保障性强的PCB打样厂家。


5、是否存在过多的


如果在行业中存在过多的负面消息,说明用户认可度不高,品牌口碑不佳。


6、是否拥有成功的大品牌案例


若有则说明该厂家的行业经验丰富,值得选择。


清楚了以上6点选择标准,则可初步选好合适的PCB板快速打样厂家。


以上关于“PCB板剖制是PCB设计中的一项重要的内容”和“如何选好合适的PCB板快速打样厂家”的介绍,希望能让您了解“PCB板的剖制及其挑选方式的简要介绍”带来帮助。
