电路板介绍

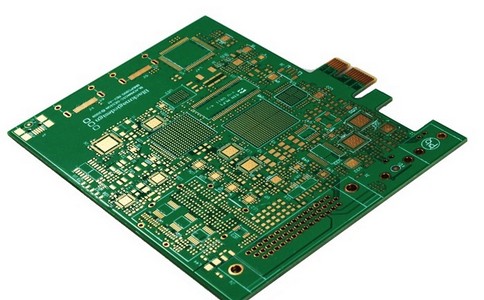

电路板的名称是:电路板,PCB板,铝基板,高频板,PCB,超薄电路板,超薄电路板,印刷(铜蚀刻技术)电路板等.电路板制作电路小型化,直观.它在固定电路的批量生产和电气布局的优化中起着重要作用. 主要由焊盘,通孔,安装孔,电线,元件,连接器,焊盘和电气边界组成
分类:电路板根据层数分为三类:单面板,双面板和多层电路板
单个面板位于基本PCB上,部件集中在一侧,导线集中在另一侧.由于导线仅出现在一侧,因此PCB称为单侧电路板.单面板通常易于制造且成本低廉.低,但缺点是它不能应用于太复杂的产品
双面板是单面板的扩展.当单层布线不能满足电子产品的需要时,必须使用双面板.两侧都有覆铜线,并且可以穿过通孔在两层之间导电.用于形成所需网络连接的行
多层板是指其间插入有三层或更多层导电图案层和绝缘材料的印刷板,并且导电图案根据需要互连.多层电路板是高速电子信息技术,产品具有多功能,大容量,小体积,薄型,轻量化的发展
电路板行业组件的主要功能如下
安装孔:用于固定电路板
焊盘:用于焊接元件引线的金属孔
连接器:用于连接板之间的组件
导线:用于连接元件引线的电网铜膜
填充:铜接地网络可有效降低阻抗
电气边界:用于确定电路板的尺寸,电路板上的所有元件都不能超过边界
通孔:有金属通孔和非金属通孔,其中金属通孔用于连接层之间的元件引线
如今,一些计算机软件可以检查各部件的位置是否可以正确连接,或检查是否可以在高速运行下正确操作.这一步称为排列部分,但我们不会过深地研究它们.电路设计存在问题.在现场导出线之前,可以重新排列部件的位置.简而言之,了解PCB制造工艺是有用的,因为当我们比较主板时,相同性能的板卡成本可能会有所不同,稳定性.它也各不相同,这使我们可以比较各个供应商的能力
×
