分析SMT工厂布局的细节
作者:电路板生产厂家 时间:2018-03-05 来源:www.xnjpcb.com

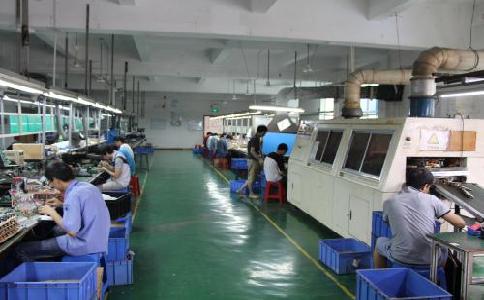

    生产线确定后,有必要考虑SMT生产线的一些细节,以确定SMT生产线的准确位置和其他辅助设备的位置.分析了SMT生产线所需的辅助工具和各区域的定位要求.



    灭火器的放置区域:根据消防要求,灭火器应放在立柱和SMT车间周围.装载车的放置区域,用于生产SMT生产线和机器更换时物料的更换.为了方便生产,提高材料更换效率,最好将装载车放在贴片机附近.


    梳妆台的摆放区域;制备机主要用于切换前的制备和生产材料的准备工作过程的模型,因此,材料被放置在贴片机,和最好的材料车在一起,便于准备材料直接在架车后.


    小桌子放置区;印刷工作站用于放置印刷工具的辅助工具,如擦拭纸、焊膏和酒精等,放置在印刷机附近以使用,提高生产效率.


    锡膏存放区包括冰箱用于锡膏、锡膏搅拌机、锡膏温度回罐等,可按岗位要求或按工厂要求摆放在车间内的固定区域周围,但便于操作者取放.为了便于回流焊后半成品的检查和修理,通常在炉后放置一个小桌子,专门用于炉后的检查和修理.


    筛置区包括筛网放置柜、半色调清洗机、片材检查工具,用于筛网贮存、清洗和筛网张力检查等,同时,该区域尽量放放方便板材的生产.


    生产中的垃圾主要由两部分组成,一是印刷作业中使用的纸张,另一部分是废旧磁盘和废料带.这两部分的废物应分开放置,特别是用于回收,特别是印刷机.因此,垃圾可以放在印刷机或贴片机旁边,或者垃圾放置区放在柱子旁边.
